三、作图与实验题(3分+3分+4分+6分=16分)
16.如图11小明和小红坐在教室内两个相距不远的座位上,一束阳光照射到教室的一个玻璃窗上,小明说玻璃窗很刺眼,小红却说没感觉到。你认为这种情况可能吗?(请作图说明)
17.如图12,小球重10N,画出它对墙壁压力的示意图。
18.归纳总结是学习物理的一种良好习惯。王璐同学对电学中的一个重要元件──滑动变阻器进行归纳,发现除了“保护电路”这一作用外,它在不同电路中还有着不完全相同的作用,请你与她共同思考:

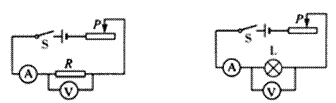

图13
甲 乙
图甲是研究欧姆定律的实验,在该实验中:探究导体中的电流与导体两端的电压的关系时,滑动变阻器的作用是改变 ;探究导体中的电流与导体的电阻的关系时,滑动变阻器的作用是保持 ;图乙是伏安法测小灯泡电阻的实验,在该实验中滑动变阻器的作用是为了多次测量,从而发现 对小灯泡灯丝电阻的影响;图乙也是伏安法测小灯泡额定电功率的实验,在该实验中滑动变阻器的作用是为了使小灯泡两端的电压达到 ,从而使小灯泡正常发光。
19.给你一块边长为a的正方体泡沫(密度比金属块的密度小很多)、一把刻度尺,适量的水。请设计一个能测量金属块质量大小的装置。
①将装置画在方框内。
②简要说明测量的原理,写出最后显示金属块质量大小的表达式。
四、探究与体验题(8分+4分=12分)
20.如图14是一种碗状的容器,小明让一小球在容器左侧的顶点处从静止开始释放,小球沿左侧壁自由滚下后,会沿右侧壁上升到最大高度,后又会沿右侧壁自由滚下……。小明想探究“小球在右壁上升的最大高度与哪些因素有关?”小明猜想:“可能与小球的质量有关”,为了验证猜想是否正确,他找来刻度尺进行实验。
(1)除了小明的猜想外,请你再提出一个猜想 。
