中考物理作图专题复习指导

[10-20 00:37:18] 来源：http://www.kmf8.com 中考物理复习指导 阅读：8480次

概要： 摘要：www.kmf8.com小编在初三的同学进行第一轮考前复习的时候准备了中考物理专题复习欢迎大家阅读复习，提高自己的物理运用能力!一、光学类例1 (2005·山东潍坊)电视机的遥控器通过反射一种不可见光──红外线，来实现对电视机的控制。有时不把遥控器对准电视机的遥控窗口，而是对着墙壁按一下，也可以控制电视机，请在图1中画出红外线经过的光路。图 1【解析】平面镜类的作图要注意：①成像特点：物成虚像很好看，关于镜面对称站，作图虚实要分清，箭头别忘加其中。②物点是所有入射光线的“发光点”;像点看作是所有反射光线的“收光点”(因所有反射光线反向延长都经过像点)。例2 (2005·江苏宿迁)李华在洪泽湖乘船游玩时，发现水中有一只青蛙如图2示，他用激光笔照射到了这只青蛙。请在图中画出李华照射青蛙时的入射光线、折射光线和反射光线。图 2【解析】作光的反(折)射光路图应明确：①法线是反(折)射光线和入射光线之间的分界线;它还是入(反或折)射角确定的唯一标准。②光的折射特点：直射不变斜射变，空气入水靠法线

中考物理作图专题复习指导,标签：中考物理复习资料,http://www.kmf8.com

摘要：www.kmf8.com小编在初三的同学进行第一轮考前复习的时候准备了中考物理专题复习欢迎大家阅读复习，提高自己的物理运用能力!

一、光学类

例1 (2005·山东潍坊)电视机的遥控器通过反射一种不可见光──红外线，来实现对电视机的控制。有时不把遥控器对准电视机的遥控窗口，而是对着墙壁按一下，也可以控制电视机，请在图1中画出红外线经过的光路。

图 1

【解析】平面镜类的作图要注意：

①成像特点：物成虚像很好看，关于镜面对称站，作图虚实要分清，箭头别忘加其中。

②物点是所有入射光线的“发光点”;像点看作是所有反射光线的“收光点”(因所有反射光线反向延长都经过像点)。

例2 (2005·江苏宿迁)李华在洪泽湖乘船游玩时，发现水中有一只青蛙如图2示，他用激光笔照射到了这只青蛙。请在图中画出李华照射青蛙时的入射光线、折射光线和反射光线。

图 2

【解析】作光的反(折)射光路图应明确：

①法线是反(折)射光线和入射光线之间的分界线;它还是入(反或折)射角确定的唯一标准。

②光的折射特点：直射不变斜射变，空气入水靠法线;光路可逆真奇妙，水进空气好知道;折角随着入角变，千万别忘作法线。

例3 (2005·湖北十堰)如图3是点光源S发出的光经透镜后，其中的两条折射光线，试用作图的方法，确定点光源S 及像点S′的位置，并完成光路。

图 3

【解析】透镜类的作图要了解：平行于主光轴的光线经凸透镜后会聚，过异侧的焦点;经凹透镜后发散，反向延长过同侧的焦点。利用光路的可逆性分析上述光线得出：从焦点发出的光线过凸透镜后平行于主光轴;射向凹透镜另一侧焦点的光线(也可看作过焦点)过凹透镜后与主光轴平行。不管是凸透镜还是凹透镜，过光心的光线，方向都不变。

可记作：凸镜会聚凹镜散，特别记住三条线;平行主轴过焦点，凸镜异侧凹镜反;光路可逆别忘掉，过焦光线能知道;光心个性真算靓，光线穿过不变向。

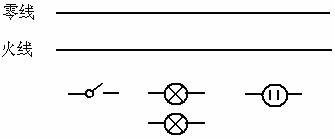

二、电磁类

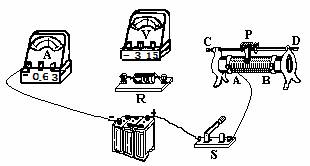

例4 (2005·湖北宜昌)如图4所示是利用电压表和电流表测量电阻的实验装置，根据图甲所示的电路图把实物图乙连接完整，要求电流表、电压表均接低量程。
